裱書機錯頁CCD檢測設備簡介：
裱書機錯頁白頁CCD視覺檢測設備是加裝在客戶的裱書機機臺上，生產時視覺檢測系統通過2個相機對紙張的正反兩面分別成像在通過CCD視覺系統檢測的判斷，實時高速穩定的對裱書機運行過程中出現的錯帖、白頁、倒頁、圖文錯誤、頁碼、條形碼/二維碼進行檢測，并與裱書機實現聯機報警、剔除(配頁機具有排廢功能)。
裱書機錯頁檢測設備
裱書機錯頁CCD檢測設備型號：ZY-BSJ-201
裱書機錯頁CCD檢測設備特點：
1：裱書機CCD視覺檢測設備可高速穩定監測裱書機運行過程中錯帖、白頁、倒頁、圖文錯誤、頁碼、條形碼/二維碼檢測，并與裱書機聯機實現停止飛達、聯機報警、自動剔除(需要機臺包含剔除功能)等對應處理方式。
2：本系統界面簡潔，快速建模，操作簡單、檢測精度高，速度快。
3：系統穩定可靠，能適應高強度、惡劣環境應用。
4：適用于過板紙、白頁、錯頁、倒頁、圖文、字符混料檢測
5：減少人工成本，提高自動化水平，增加客戶對生產工藝質量監控認可。
裱書機錯頁CCD檢測設備配置及系統參數：
相機類型高速工業相機(黑白、彩色可供選配)640*480pixel
默認為國優品牌，可選進口品牌。
鏡頭類型標準工業鏡頭
默認為國優品牌，可選進口品牌。
傳感器類型德國進口品牌
光源類型質優定制高亮LED工業光源
主機類型定制國優品牌高配12、15寸工業一體機i5+4G+64G,雙千兆網卡，電阻觸摸屏，配羅技無線鍵鼠。
檢測幅面60mm*40mm
檢測速度最高可達15000張/小時
檢測軟件凌誼公司研發視覺檢測軟件(LY-vision2.0)
信號輸出質優定制信號控制模塊，可根據客戶要求采用報警、停機、剔除

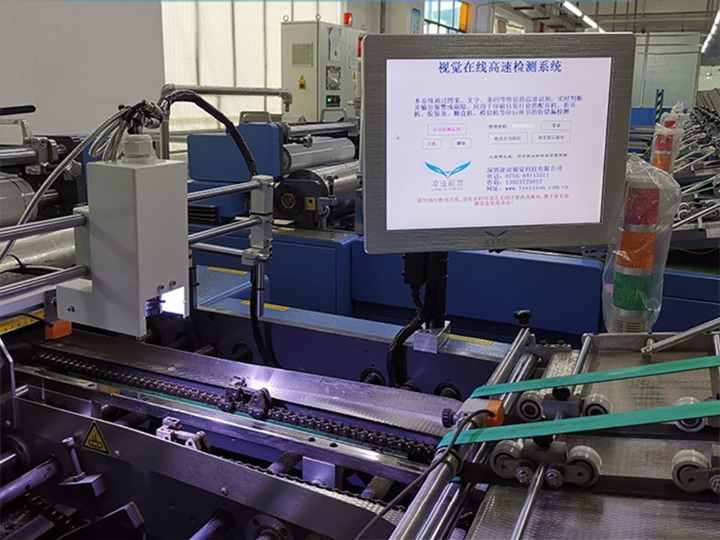

裱書機錯頁CCD檢測設備系統運行流程及圖示：
為了使相機每次都能拍攝到相同的位置，每走一張紙傳感器給相機發送觸發拍照信號。
1. 傳感器信號發送給相機。
2. 相機通過交換機的支持開始拍照。
3. 所獲取的圖像傳送給電腦軟件進行分析，判斷。
4. 通過軟件分析出的結果傳送給機臺設備，若為OK，不發送信號，機臺正常運行。若為 NG，將發送停機信號，機臺將停止運行。
